您當前的位置：首頁 ? 產品中心 ? 探傷儀 ? 相控陣超聲波探傷儀  ? PXUT-960相控陣超聲波探傷儀

探傷儀

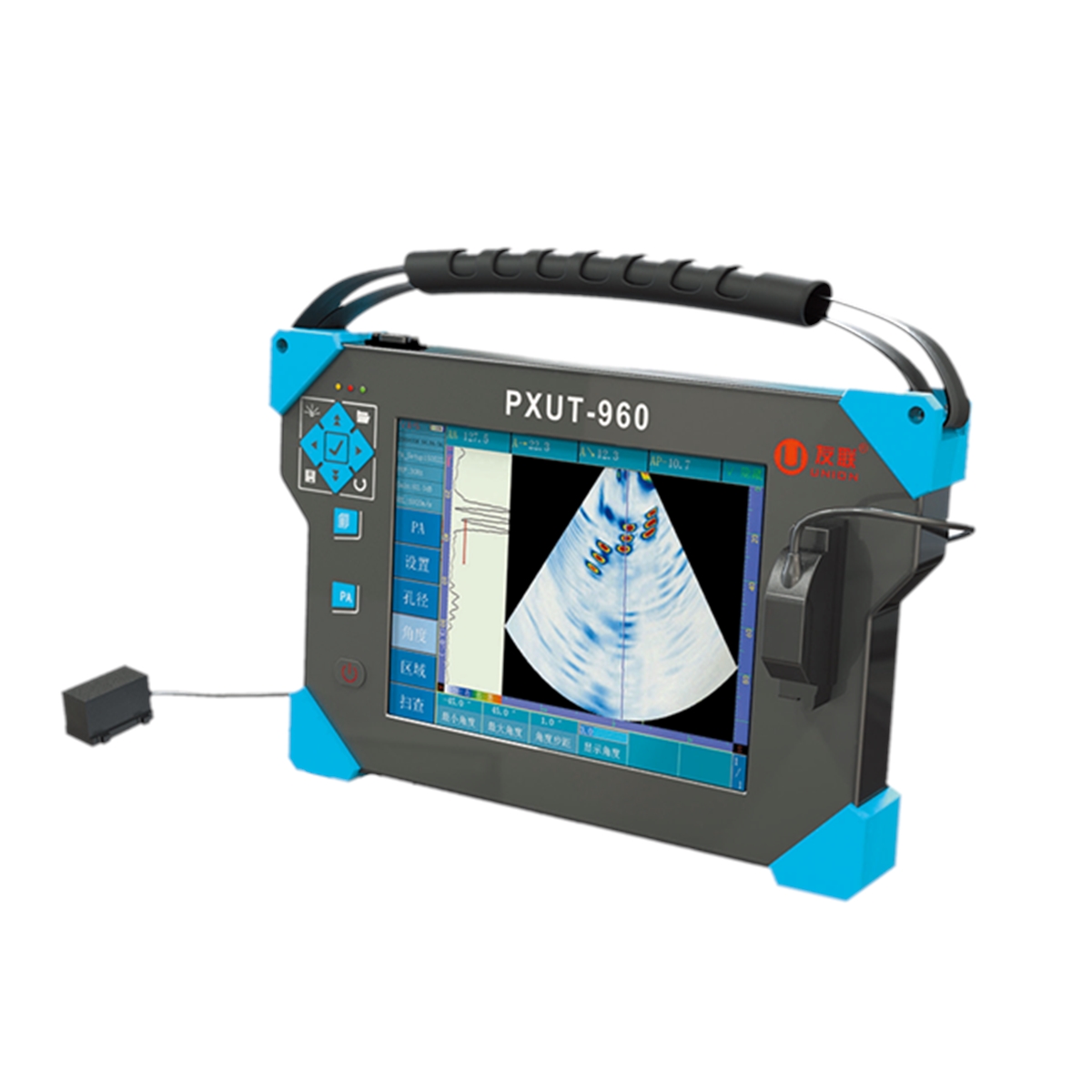

PXUT-960相控陣超聲波探傷儀

名稱：PXUT-960相控陣超聲波探傷儀

詳細信息

PXUT-960平板式相控陣超聲探傷儀是融合了友聯多年超聲檢測技術成就，并采用電子信息與檢測技術開發出的具有較高水平的相控陣超聲探傷儀。它不僅功能較好，圖像高清，并且操作簡便。PXUT-960相控陣超聲探傷儀的平板時代，為無損檢測行業提供了超聲檢測儀器。

主要特點：

● 支持64晶片探頭，每組發射波束晶片為16個。
● 10.4〞高清彩色液晶觸摸屏，清晰的圖像顯示，分辨率1024×768。
● 較薄設計，厚度40MM，平板式相控陣超聲波探傷儀。
● 采用MSATA存儲技術，50GB大存儲容量，容量可擴充。
● 觸摸屏、快捷按鍵操作，簡單便捷。
● 一次同時多角度掃描，掃描角度范圍-89°～+89°，步調可調。
● 具備A、B、C、D、S、L、TOFD等多種圖像顯示功能。
● 人性化操作界面，輕松完成復雜的相控陣設置，調試和檢測效率較高。
● 接口豐富（編碼器接口、LAN、USB、VGA等），數據圖像傳輸更便捷。
● 支持時間和編碼器兩種成像出發方式，全程掃查紀錄自動保存。
技術參數：

項目

指標

項目

指標

孔    徑

16個

輸入抗阻

50Ω

晶片數量

64個

輸入/輸出

USB2.0×2，USB3.0×1，LAN，VGA，編碼器接口×2

電壓（負電波）

20～80V可調

聚焦法則

1024

脈沖寬度

30～625ns可調,分辨率2.5ns

整體采集延遲

0～1000us，10ns增量

脈沖上升時間

＜10ns（80V，50Ω）

發射/接受延遲

0～20us，2.5ns增量

上限重復頻率

30KHz

成    像

A，B，C，D,S，L，TOFD

放大器帶寬

0.8～20MHz

顯 示 屏

10.4”高清彩色觸摸屏分辨率（1024×768）

增益控制

模擬增益80dB，數字增益36dB

電    源

14.8V鋰離子電池組，續航時間6小時

時間校正增益

32個可編程點，高斜率40dB/μs

數據存儲

50GB,可擴展

上限輸入信號幅值

0.8Vpp

外形尺寸

330（寬）×220（高）×40（厚）

數字化頻率

100MHz(10bits)

重量

3.0Kg
