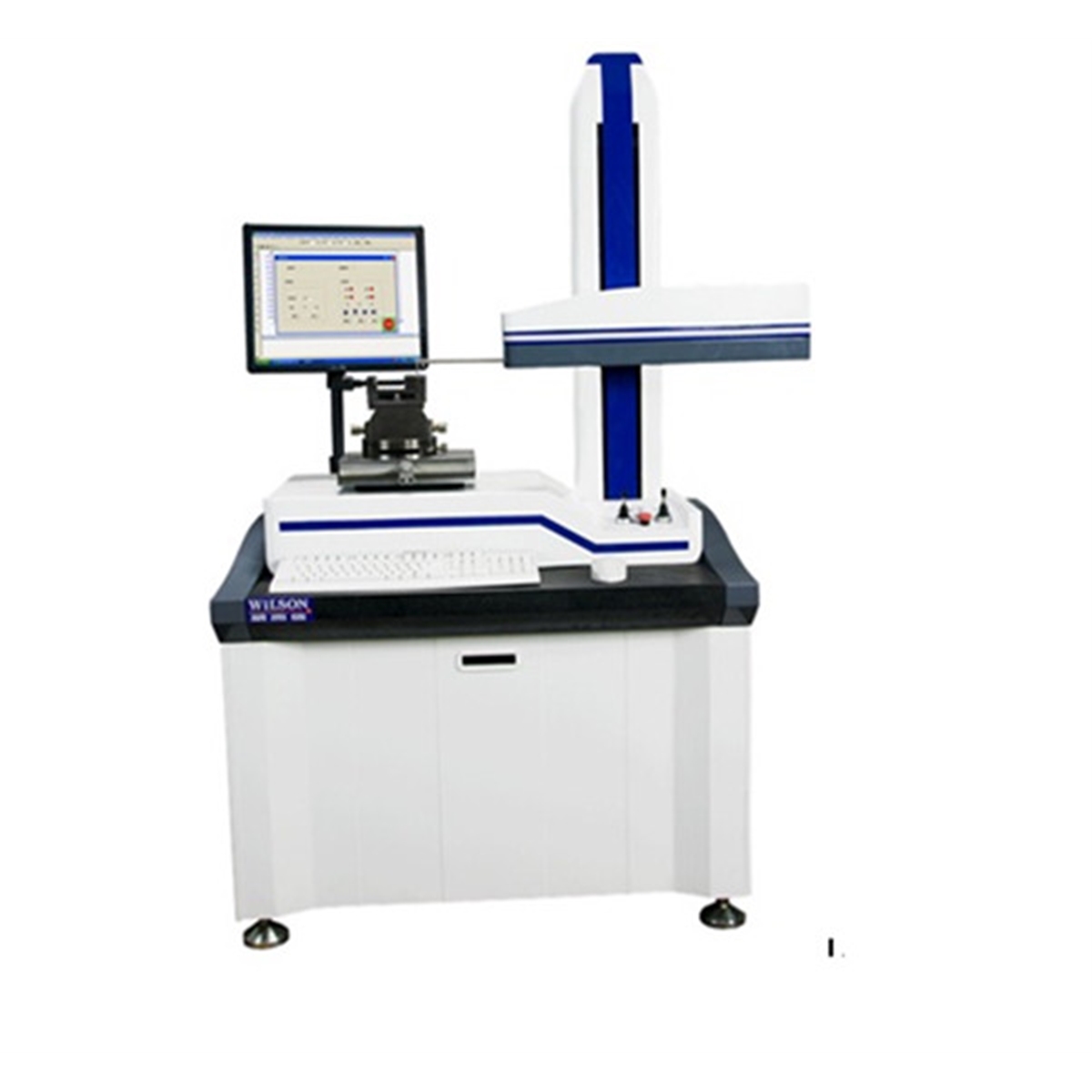

MMD高精度輪廓儀R150/220/320

名稱：MMD高精度輪廓儀R150/220/320

詳細信息

MMD高精度輪廓儀

一、設備的主要功能
可測量各種精密機械零件的素線和截面輪廓形狀參數，角度處理（坐標角度、與Y坐標的夾角、兩直線夾角）、圓處理（直線到切線的距離、圓心到圓心距離、圓弧半徑、交點到圓心的距離、圓心到直線距離）、點線處理（交點到直線距離、交點到圓心距離、兩直線交點、交點與交點距離）、直線度、槽深、槽寬、凸度、溝邊距、溝心距、水平距離、垂直距離等形狀參數。
二、設備主要技術參數

型號

R100C

R100D

120

測量范圍

X軸

100

100

120

Z1軸

40

50

50

Z軸

400

400

400

精度

X軸

±(1.5+L/300)μm

±(1.2+L/300)μm

±(1.2+L/300)μm

Z1軸

±(1.2+10H/100)μm

±(1+8H/100)μm

±(1+8H/100)μm

X軸

直線度

1.2μm/100mm

1.2μm/100mm

1.2μm/120mm

分辨率

0.1μm

0.1μm

0.1μm

產地

進口

進口

進口

Z1軸

傳感器類型

數字傳感器

數字傳感器

數字傳感器

分辨率

0.05μm

0.05μm

0.05μm

產地

進口

進口

進口

移動方向

前/后 雙方向

測力

0.5-6g

測針針尖

硬質合金 R:0.05mm\R：0.01mm

爬坡角度

上升77度 下降88度

測量速度

0.02mm/s到4mm/s

定位速度

0.02mm/s到4mm/s

圖形放大

可任意縮小、放大

安裝要求

電源

220-240V AC 50HZ 單獨地線；上限消耗功率：500W

壓縮空氣

純凈壓縮空氣；氣壓0.4MP 消耗0.1m3/min

環境要求

工作溫度：10-30℃（常溫）；濕度：20-80%RH（無結露），良好地線，無明顯震源
