經濟型輪廓儀100系列

名稱：經濟型輪廓儀100系列

詳細信息

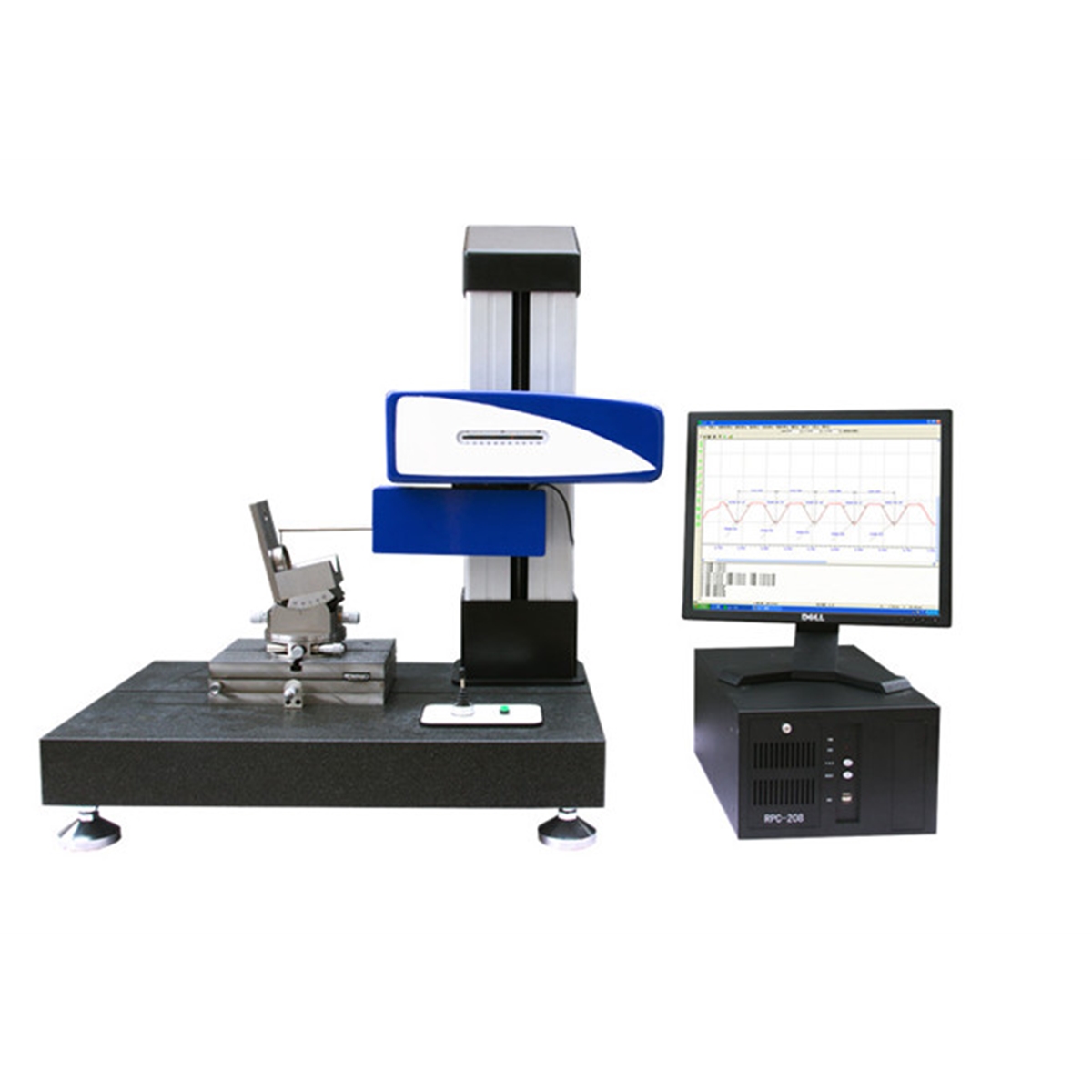

MMD-100系列輪廓儀
一、設備的主要功能
可測量各種精密機械零件的素線和截面輪廓形狀參數，角度處理（坐標角度、與Y坐標的夾角、兩直線夾角）、圓處理（直線到切線的距離、圓心到圓心距離、圓弧半徑、交點到圓心的距離、圓心到直線距離）、點線處理（交點到直線距離、交點到圓心距離、兩直線交點、交點與交點距離）、直線度、槽深、槽寬、凸度、溝邊距、溝心距、水平距離、垂直距離等形狀參數。
二、設備主要技術參數

型號 100A(臺式) 100A+(臺式) 100B(臺式)
測量范圍 X軸 100 100 100
Z1軸 8 15 25
Z軸 400 400 400
精度 X軸 ±(1.8+2L/100)μm ±(1.5+2L/100)μm ±(1.5+2L/100)μm
Z1軸 ±(2+4H/100)μm ±(1.8+3H/100)μm ±(1.8+3H/100)μm
X軸 直線度 1.5μm/100mm 1.2μm/100mm 1.2μm/100mm
分辨率 0.1μm 0.1μm 0.1μm
產地 國產 進口 進口
Z1軸 傳感器類型 電感傳感器 數字傳感器 數字傳感器
分辨率 0.05μm 0.1μm 0.1μm
產地 國產 進口 進口
移動方向 前/后 雙方向
測力 0.5-6g
測針針尖 硬質合金 R:0.05mm\R：0.01mm
爬坡角度 上升77度 下降88度
測量速度 0.02mm/s到4mm/s
定位速度 0.02mm/s到4mm/s
圖形放大 可任意縮小、放大
安裝要求 電源 220-240V AC 50HZ 單獨地線；上限消耗功率：500W
壓縮空氣 純凈壓縮空氣；氣壓0.4MP 消耗0.1m3/min
環境要求 工作溫度：10-30℃（常溫）；濕度：20-80%RH（無結露），良好地線，無明顯震源
