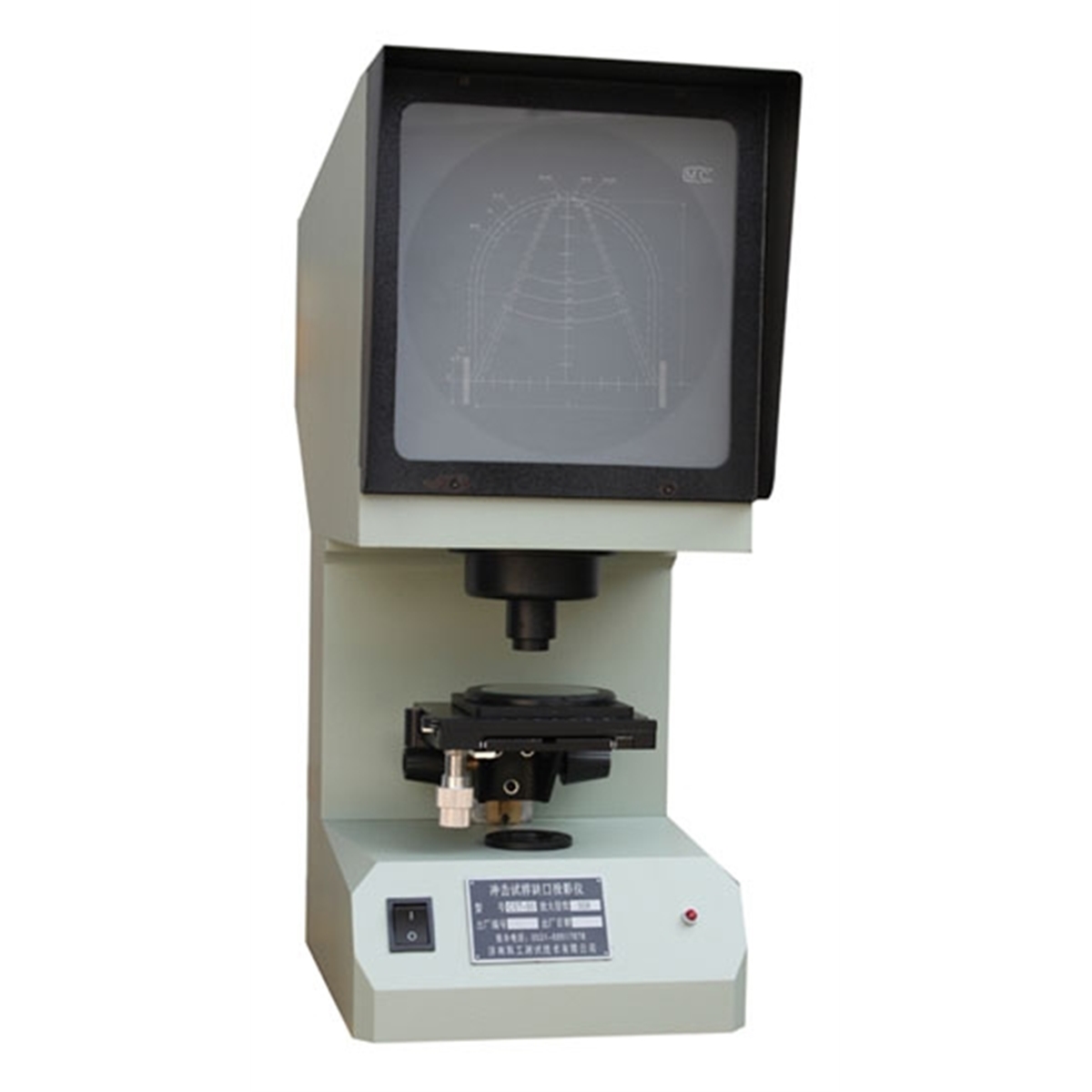

CST-50沖擊試樣缺口投影儀

名稱：CST-50沖擊試樣缺口投影儀

詳細信息
夏比沖擊試驗對于沖擊試樣缺口要求嚴格，缺口的微小變化，都會引起試驗結果出現誤差，為保證加工出的沖擊試樣缺口合格，缺口的加工質量檢驗是一個控制手段。目前用光學投影放大檢查是可行，并能保證沖擊試樣缺口質量的方法。CST-50型夏比投影儀是根據目前廣大用戶的實際需求而設計的一種用于檢查夏比V型（深2mm）和U型（深2mm）沖擊試樣缺口加工質量的光學儀器，是冶金、鍋爐壓力容器、車船和工程機械制造及科研等部門理化實驗室的設備。
本設備是利用光學投影方法，將沖擊試樣缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V型或U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格。本設備操作簡便，檢查對比直觀，體積小，便于移動，易維護。
也可根據客戶的要求定做，滿足檢測3mm或5mm沖擊試樣缺口的需要。
主要技術規格：
1、放大倍數： 50×
 物鏡放大倍率： 2.5×
投影物鏡放大倍率：20×
2、投影屏直徑： Φ200 mm
3、工作臺尺寸：
方工作臺：（110×125）mm
圓工作臺： Φ90 mm
工作臺玻璃直徑： Φ70 mm
4、工作臺行程：
縱向：±10 mm
橫向：±10 mm
升降：±12 mm（無刻度）
5、工作臺轉動范圍：0°-360°（無刻度）
6、光源（鹵鎢燈）：12V 100W
7、電源： 220V 150W
8、外形尺寸（長×寬×高）：（510×220×600）mm
9、重量：約20kg
