一、設備型號及名稱

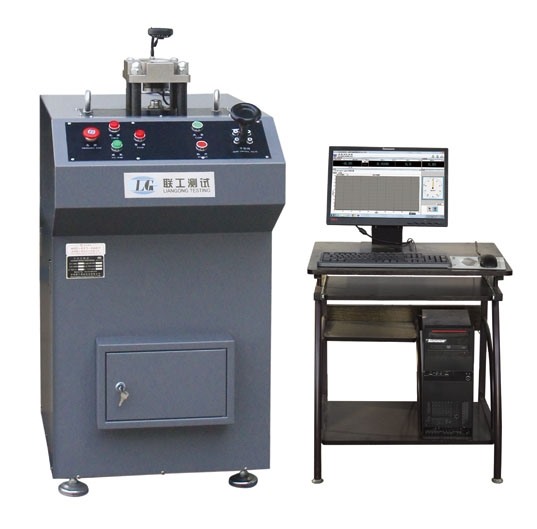

GBC-60W微機控制杯突沖杯試驗機
二、設備用途
本機采用機電一體化設計，外觀整潔、大方，是對金屬薄板和帶材進行工藝性能試驗的精密設備。
所謂杯突試驗即用一定規格的鋼球或球狀沖頭，向周邊具有10kN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度，即為板材的杯突值，此杯突值用來判斷材料的塑性變形性能。
沖杯試驗是使薄板、帶材的圓片（Ø55、Ø100）試樣壓緊于壓邊圈與沖模之間，在沖頭施加的沖力作用下，沿徑向產生延伸及彎曲塑性變形而一次拉延成圓柱杯，用來測定材料以制耳率為標志的各向異性。
試樣為圓盤狀，圓盤試樣與沖頭直徑的拉延比為1.8。
三、設備特點
1、該杯突試驗機采用了的結構原理，可實現恒速率控制。（過去油缸油源加力無法實現恒速率控制、液壓傳感器的精度和準確性能也較低）。
2、杯突試驗機，已改過去的油源加力為伺服電機恒速度加載，同時把液壓傳感器改為輪輻式傳感器，提高了試驗杯突值的準確性和精度。
3、杯突值測量儀表為光柵測量（位移傳感器），其讀數分辨率可達0.001mm，從而提高了該機的可控性。
4、無論從硬件配置上還是力的傳遞原理上都較原機有了改善和提高，配置計算機控制，實現了本機的性，可實現結果的報表、存儲、批次、曲線繪制等等。
5、具有板材出現裂紋自動停車功能，設備還配有攝像頭，可以準確確定出現裂紋杯突值。
6、采用集成控制，具有較高集成度，控制功能較強、數據處理能力高、可靠性高等優點。
7、采用微機控制實驗過程，實現動態顯示夾緊力負荷值、沖壓負荷值、杯突值、試驗速度和試驗曲線。
8、試驗具有數據處理和圖形處理功能，可打印出完整的實驗報告和試驗曲線。
9、根據不同的材料，可方便調整夾緊負荷壓力。
10、根據不同的試驗方法，可方便更換不同的試驗輔具。
11、結構緊湊、操作簡單方便。
四、主要技術參數
1、試驗力：60kN
2、測力范圍：0.2kN～60kN
3、試驗準確度：±1％
4、試驗速度：2～100mm/min  （任一速率恒速控制）
5、夾持試樣厚度：0.05～3mm （高精度傳感器，可實現薄板材試驗）
6、加緊活塞行程：40mm
7、杯突值分辨率：0.01mm
五、標準配置
1、主機一臺；
2、聯想電腦一臺；
3、惠普彩色噴墨打印機一臺；
4、標準杯突試驗?zāi)＞咭惶祝?/span>
沖頭一個(Ø20mm)，
墊模一個(Ø33mm)，
壓模一個(Ø27mm)；
5、電路控制放大器一套；配制高精度光電編碼器；
6、液壓夾緊及控制系統一套；
7、攝像系統一套；
