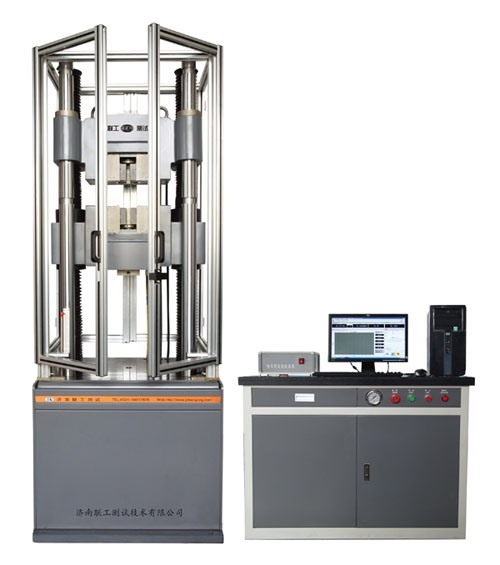

名稱：WAW-E微機控制電液伺服試驗機

詳細信息

一、設備型號名稱

WAW-E微機控制電液伺服萬能試驗機

二、設備用途

本試驗機，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。試驗操作和數據處理符合要求，如果改變結構形式及更換相關零件，本機適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。

三、主要技術參數

型號規格		WAW-4305-E	WAW-4605-E	WAW-4106-E
試驗力（kN）		300	600	1000
力值測量范圍		2%～100Fs
示值相對誤差		±0.5%
變形測量裝置		引伸計
拉伸空間		800	820	850
壓縮空間		700	720	750
傳動方式		鏈條傳動
安全保護裝置		軟件保護與機械限位保護
控制功能		軟件，應力、應變、速率三閉環控制
圓試樣夾持范圍		Φ10～Φ32	Φ10～Φ40	Φ15～Φ55
扁試樣夾持范圍		2～25	2～30	2～40
上下壓盤尺寸		170×170	170×170	204×204
彎曲支輥寬度		140		140
總功率（kW）		2.5	2.5	2.5
外形尺寸長寬高）	主機	848×744×2247	920×764×2400	1064×866×2705
	油源	1050×720×1800

四、整機性能特點

機械工藝結構：

該主機為傳統的經典機型，經有限元分析，剛性大、穩定可靠、結構設計合理，并經實踐經驗和持續改進，配置標準化、故障率底、可靠耐用，同時具有良好的整體效果?？刂乒癫僮髋_人性化設計，操作方便。在試驗過程當中，可能由于操作人員的疏忽等一些突發因素的影響，試驗機可能會發生損壞。有時候可能會危及到實驗員的安全。所以我們必須在試驗機加安全限位裝置，過載保護的防護裝置。本系統采用防護系統的冗余設計，增加了試驗機的安全等級。

1、主機采用雙空間六柱結構，上空間進行拉伸試驗，下空間進行壓縮試驗結構緊湊、下圍殼與底座為固定裝置，布局美觀安全防塵。

2、油缸下置式，移動橫梁采用電機驅動鏈輪鏈條帶動絲杠旋轉，調整試驗空間和外接油源實現液壓夾緊。拉伸空間位于主機的上橫梁和移動橫梁之間，壓縮、彎曲、剪切試驗空間位于主機移動橫梁和工作臺之間；

3、消隙機構：消除絲杠間隙對試驗結果的影響，另加導向機構、保證試樣在拉伸過程中受力軸線始終與試樣中心重合。

4、低噪音琴臺式伺服油源、電器一體化控制柜、實用美觀、具有可靠性。伺服油源配置高性能高壓齒輪泵和伺服比例閥，控制準確。另加夾緊液壓系統，確保式樣夾持穩固，拉斷式樣后不掉落。

5、聯工插卡式全數字閉環控制系統，響應速度較快、可靠性較高?？垢蓴_能力較強。軟件可實現試驗力、位移、變形的三閉環控制，控制方式間能任意組合，平滑切換。

6、控制系統具有網絡接口，可方便實驗室操作及實驗結果的網絡傳輸。

五、主要部件性能特點

1、工作臺采用碳素結構鋼，上平面精磨工藝精度高。從而上下運行平穩下平面連接傳感器及活塞形成硬連接結構，從而上下運行平穩提高了產品精度和可控性；

2、上橫梁、移動橫梁采用碳素鑄鋼件，經取樣做物理分析及其它性能試驗，具有韌性和強度高等特點。半開式鉗口座，剛度較高、無變形適合鋼廠大工作量對螺紋鋼等式樣的拉伸，鉗口卡板與鉗口座之間設有襯板，從而保護鉗口座受磨損破壞。另外鉗口采取燕尾式結構加工，消除出始力前的間隙，提高了示值精度及分析材料真實變化曲線；

3、立柱設有卡環槽，需要時、可把上橫梁上調后固定在主機立柱環槽上，從而加大實驗空間。立柱采用中碳鋼，剛度較高、表面鍍硬鉻拋光處理，美觀、防繡性好抗磨損、快速調整空間，減輕實驗員調整工作強度。

4、絲杠采用高性能碳素結構鋼，經過調質等工藝處理，提高韌性及硬度、傳動過渡平穩可靠；

5、伺服油缸采用間隙密封，靜壓支撐、生成油膜無摩擦的導向技術；

6、在立柱上安裝刻度尺，用來觀察油缸上升位置，避免事故發生；

7、工作臺下面有導向結構，使下夾頭中心線與試驗機拉力軸線同軸度為5%；

8、進口電液伺服閥，內嚙合油泵，噪音低，運行平穩；

9、油源使用鋼板成型，表面噴塑處理，大理石臺面可放置電腦和打印機，干凈整潔，節省空間。

六、油源及液壓原理圖

油源由油箱、油泵電機組、溢流閥、電磁換向閥等組成。

主油源由油箱1油泵電機組3、過濾器2、伺服閥4以及電磁換向閥9組成。

均置于控制柜外殼內的下方，與油缸6和高壓橡膠軟管經配管連接。

油源液壓原理圖（見下圖）
